一、定义与技术定位

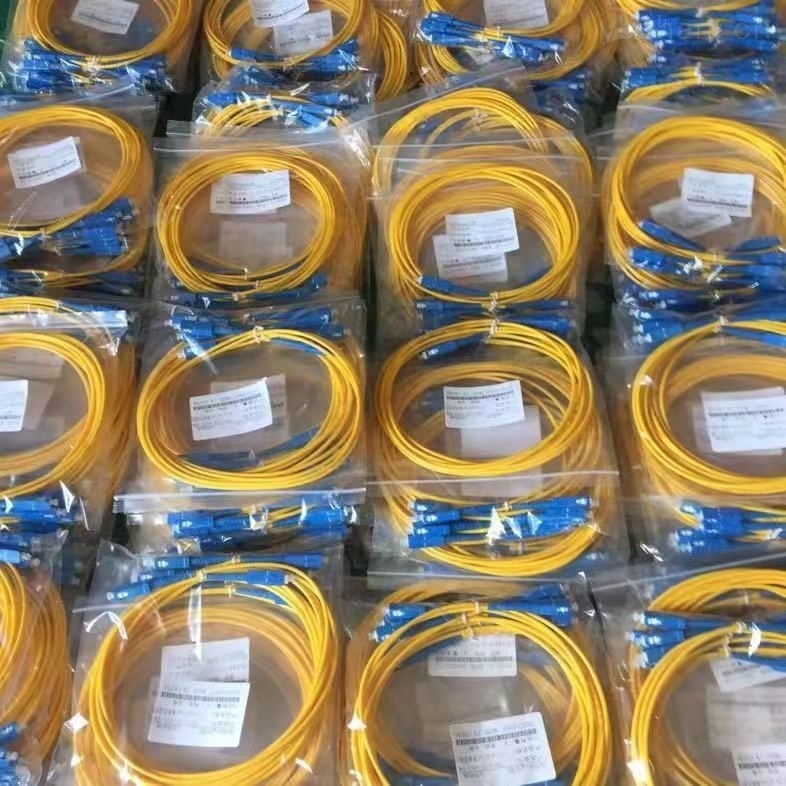

　　光缆跳线，是两端预先装有光纤连接器插头的标准短段光缆组件，用于实现光通信设备之间或设备与光纤链路之间的快速、灵活连接与跳接。


　　它由一根带有保护层的光纤缆体与两端经过精密研磨和抛光的连接器(如LC、SC、FC、MPO等类型)构成，确保光纤端面在对接时实现微米级精准对准，从而最大限度地降低光信号的插入损耗和回波损耗。


　　作为光网络布线的核心活动部件，它在光纤配线架、交换机、路由器、服务器及测试仪器之间建立起可插拔、可配置的光通路，广泛应用于数据中心、骨干网络、光纤到户及设备测试等场景，是现代全光网络实现高效、可靠信息传输的关键接口。


　　主要技术分类包括：


　　•​​连接器类型​​：LC(小尺寸)、SC(方型)、FC(螺纹锁定)、MPO(多芯并行)


　　•光纤模态​​：单模(SM，波长1310/1550nm)、多模(MM，波长850/1300nm)


　　•​​端面结构​​：UPC(球面抛光)、APC(8°斜角抛光)


　　二、工作原理与信号传输机制


　　光信号在跳线中的传输受多重物理因素影响：


　　​​2.1 端面耦合控制​​


　　当激光束从设备光模块发射时，跳线的核心任务是实现高效光耦合：


　　•​​间隙损失控制​​：插芯对接间隙≤1μm


　　•​​APC端面设计​​：8°抛光使反射光偏离入射路径


　　•​​折射率匹配​​：空气界面的折射率差通过凝胶填充降低至0.02以下


　　​​2.2 传输路径优化​​


　　•模式适配​​：单模跳线的模场直径9.2±0.4μm，需与光模块5.5μm发光区匹配


　　•​​弯曲管理​​：最小弯曲半径需满足R=20×D(D为缆径)，3mm弯折时微弯损耗<0.03dB


　　•应力隔离​​：热缩管与芳纶纱构成缓冲层，在60N拉力下光纤应变<0.05%


　　​​2.3 环境适应机制​​


　　•温度补偿：采用负膨胀系数材料抵销-0.03dB/℃的光学漂移


　　•插拔寿命：LC连接器通过5000次插拔测试后仍保持插损变化≤0.1dB


　　三、光缆跳线核心性能特征


　　​​3.1 光学性能​​


　　•插入损耗：SMF-28单模跳线≤0.25dB


　　•回波损耗：UPC型>50dB，APC型>65dB


　　•带宽支持：OM4多模跳线传输100GBASE-SR4达150米


　　​​3.2 机械特性​​


　　•抗拉强度：1.6mm细径跳线承受40N持续拉力


　　•弯曲耐受：1000次弯折循环后损耗增量<0.02dB


　　•插拔寿命：LC连接器≥1000次


　　​​3.3 环境适应性​​


　　•工作温度：-40℃至+85℃


　　•阻燃等级：IEC 60332-3垂直火焰蔓延<2.5m


　　•耐腐蚀性：盐雾试验1000小时无性能衰减
